Centros de mecanizado CNC horizontales SW BA 422

GENERAL

Proyecto nº: 905821
Cantidad: 1 PCS.
Fabricante: SW Schwäbische Werkzeugmaschinen
Tipo: BA 422

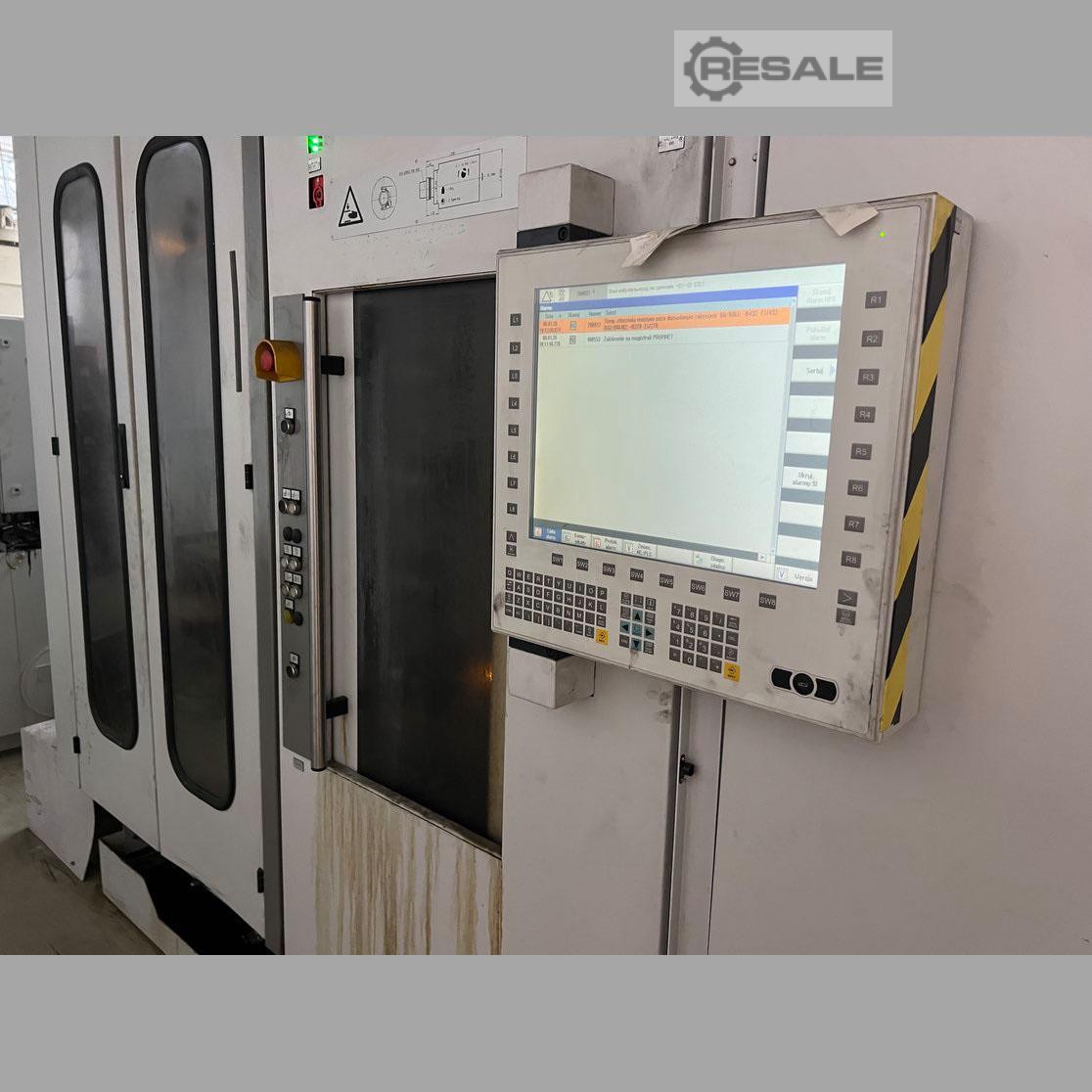

Control: Línea de solución Siemens 840 D
Año de fabricación: 2017
Condición: Máquina usada
Aprox. (hrs): 18302
Husillo en aproximadamente (hrs.): 4718

DESCRIPCIÓN

MOLIENDA

5 ejes
Recorrido en X 400 mm
Recorrido en Y 500 (775) mm
Recorrido en Z 425 mm
Velocidad máxima de avance en X/Y/Z 55/70/75 m/min
Aceleración máxima en X/Y/Z 8/8/15 m/s2
Fuerza de avance en X/Y/Z 15000/15000/2x8000 N
Sistema de medición de desplazamiento directo
BLOQUE - Unidad de husillo de fresado
Portaherramientas HSK A-80
Velocidad máxima de fresado 10000 1/min
Potencia máxima en ED 10-40/100% 2x27 kW
Par máximo en ED 10-40/100% 2x200 Nm
Diámetro del husillo en el rodamiento delantero 80 mm
2 piezas de fresado dispuesto horizontalmente
Espaciado de husillo: 400 mm
Control del sistema de herramientas neumáticas
Estaciones de herramientas de cadena 2x30
Diámetro máximo de la herramienta 80 mm
Diámetro máximo de la herramienta con espacios libres vecinos 160 mm
Longitud máxima de la herramienta: 300 mm
Peso máximo de la herramienta 10 kg
Tiempo de chip a chip 2,75 s

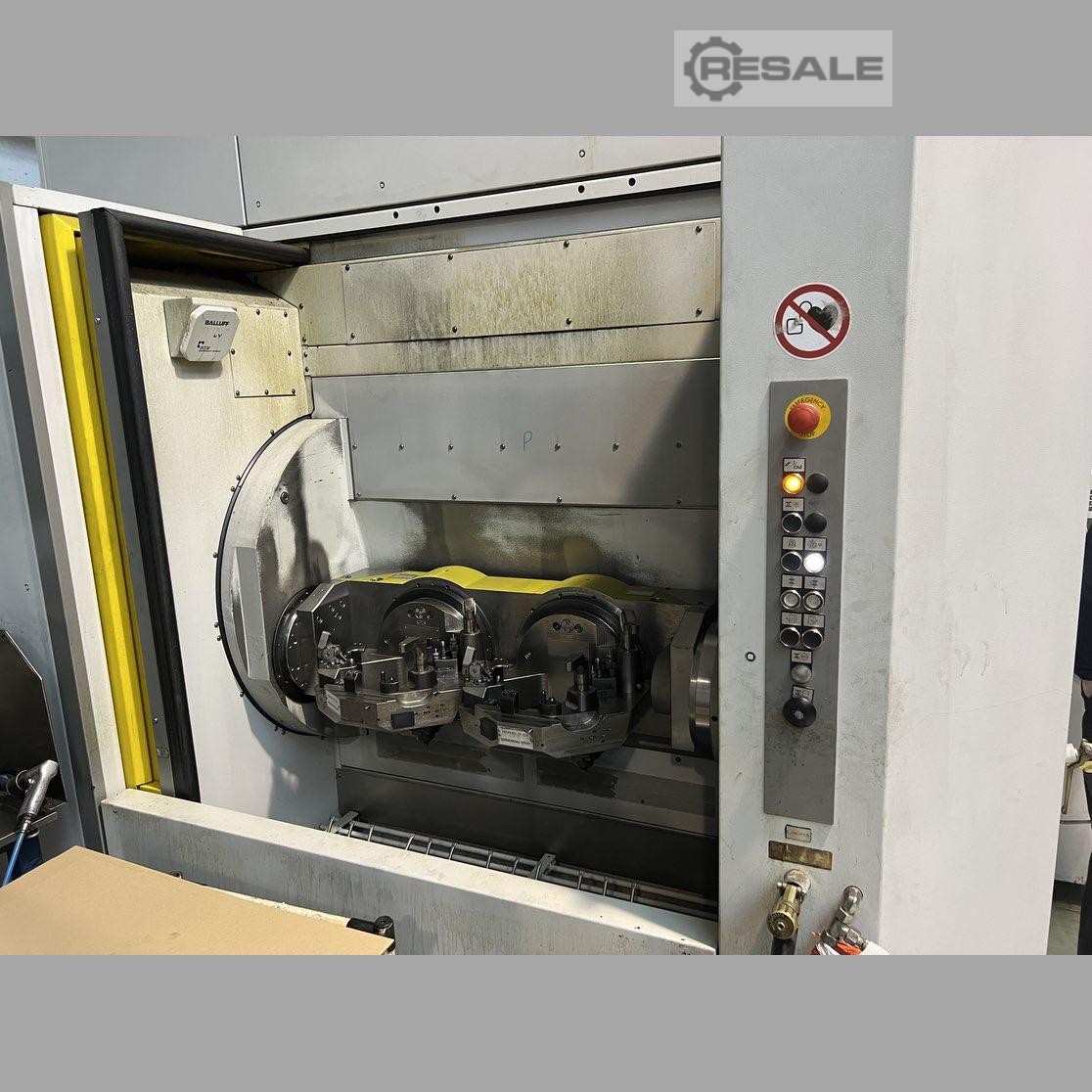

Mesa para cambiar piezas de trabajo en dos pliegues
2 unidades giratorias PCS controladas por NC
2 mesas rotatorias controladas por NC en cada puente
Dimensión del puente 1030 mm
2 juegos de soportes para puente tenso
Hidráulica de sujeción
6 piezas Circuito(s) de sujeción adicional
Control del sistema de piezas neumáticas

OTROS EQUIPOS

Monitorización de rotura de herramientas - inductiva
Monitorización de roturas de herramientas MONTRONIX
Monitorización de la vida útil de la herramienta con gestión de herramientas hermanas
Revestimiento contra salpicaduras con área de trabajo completamente encapsulada
Puerta automática de taller
Iluminación en la zona de trabajo
Sistema de extracción de niebla de aceite/emulsión

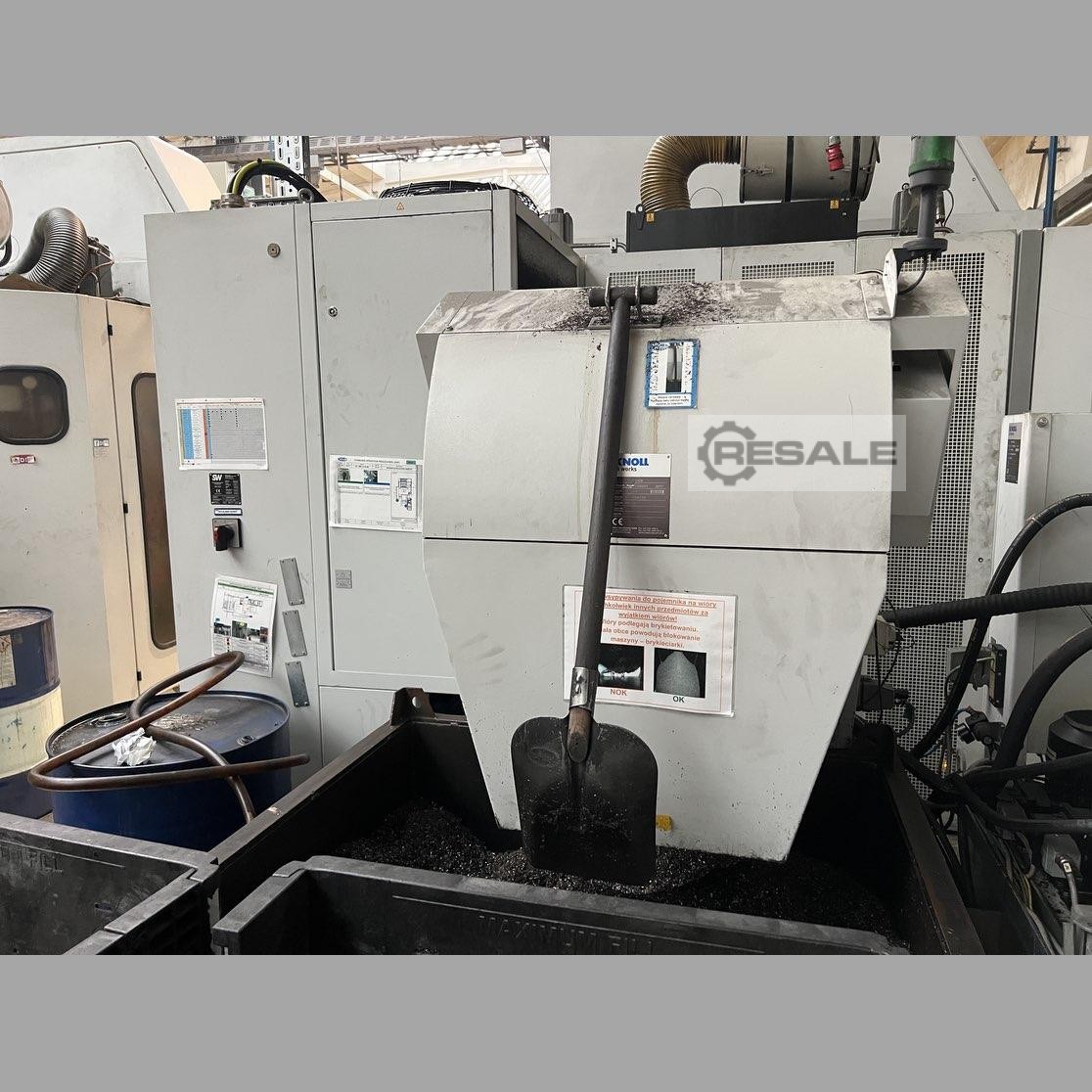

Transportador de astillas rascadoras
La máquina funcionaba con emulsión
Suministro interno de refrigerante
Pistola de refrigerante

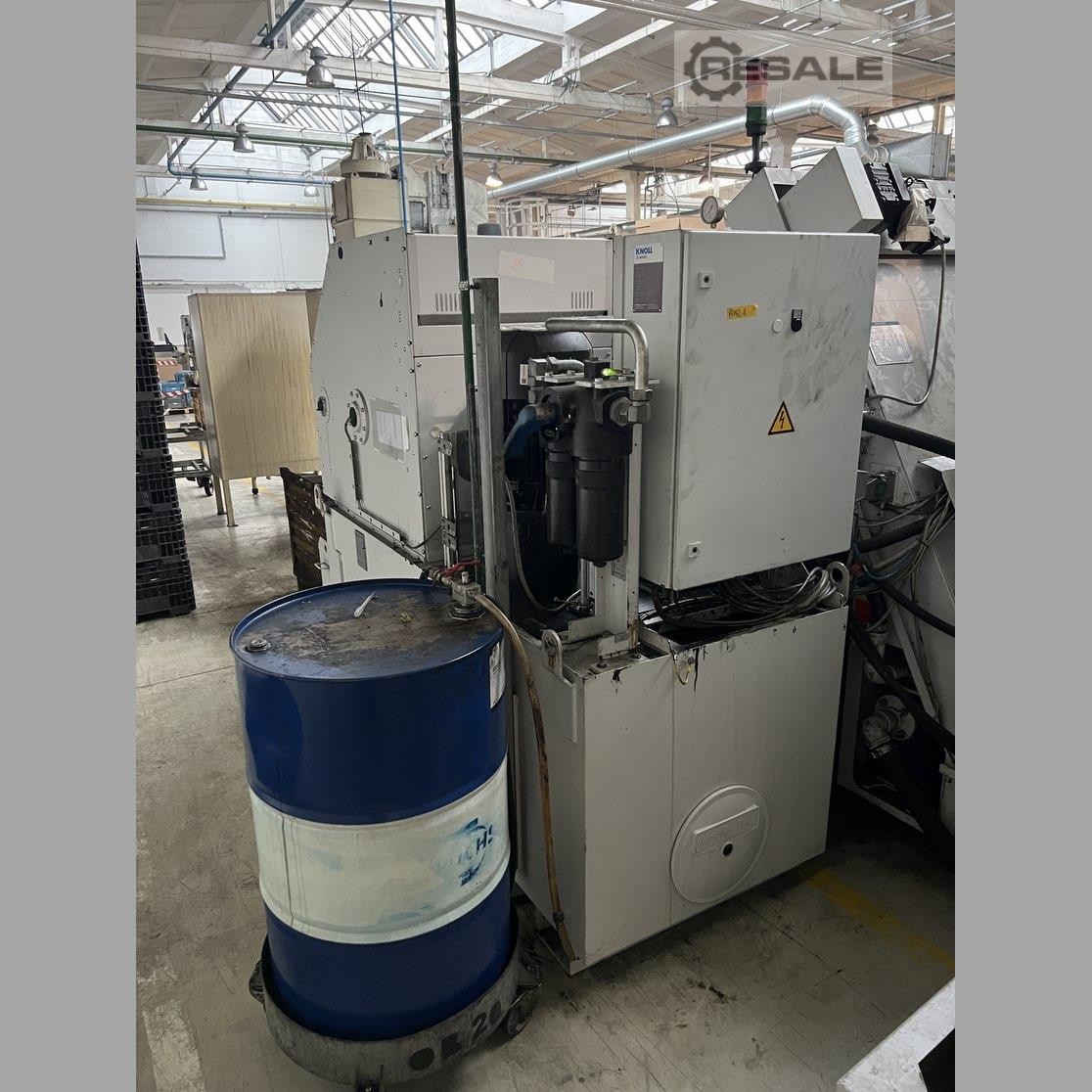

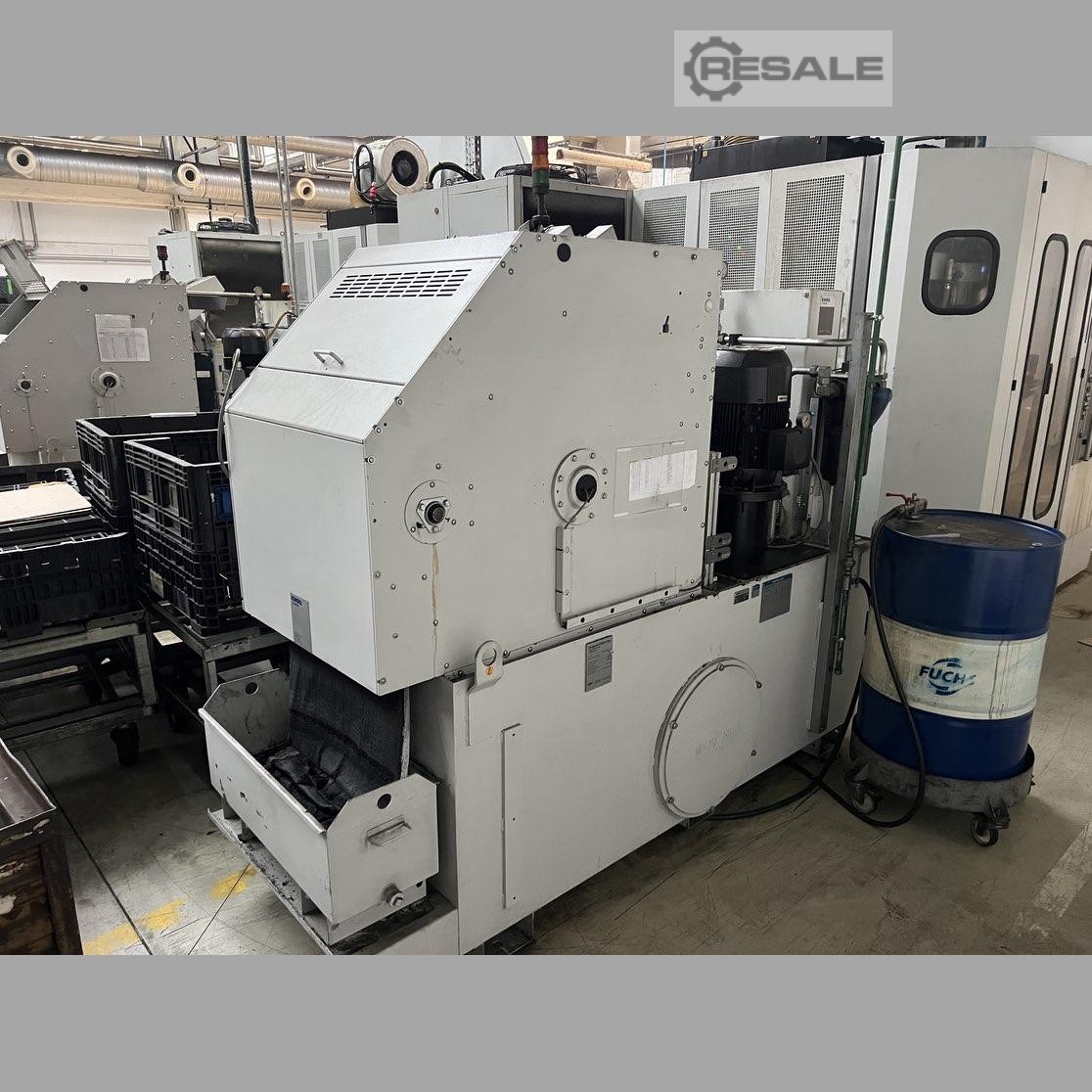

Dispositivo de refrigerante con filtro de correa de papel
Bomba de alta presión 70 bar
Panel de control adicional para la gestión de herramientas
Luz de estado de la máquina

DATOS TÉCNICOS GENERALES

Consumo total de potencia: 105 kVA
Dimensiones de transporte de la máquina (LxWxH) aprox. 4400x3270x3050 mm
Peso de la máquina aprox. 13900 kg

NOTA

Hemos descrito el producto con el mayor cuidado posible. Sin embargo, dado que esto no proviene de nuestra producción, los datos mencionados y los detalles del equipo pueden variar. Por ello, le pedimos que considere la descripción como no vinculante y que revise los datos en detalle durante una inspección.
